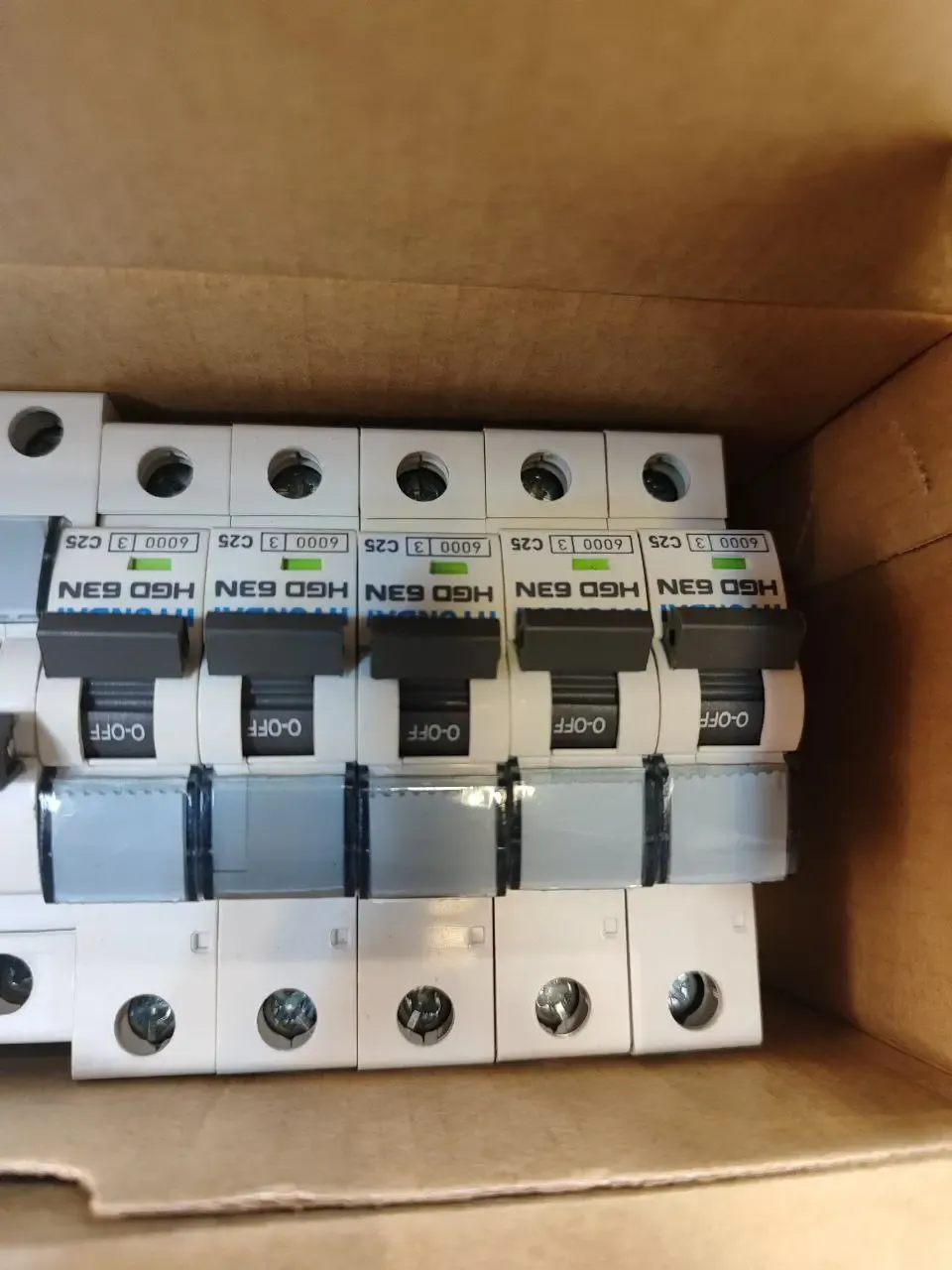

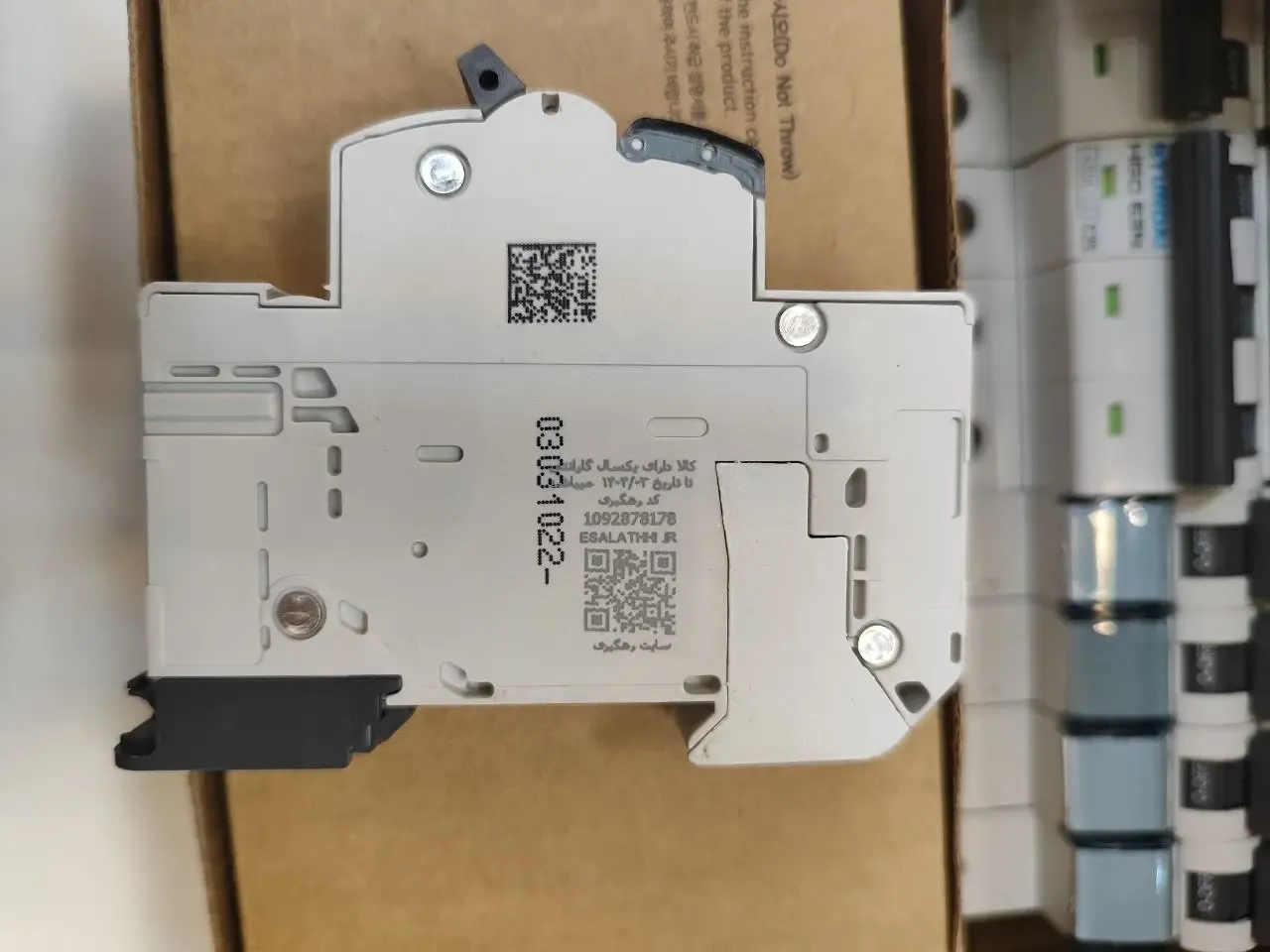

فیوز مینیاتوری تک فاز هیوندای اصلی

فیوز مینیاتوری تک فاز

فیوز مینیاتوری (Miniature Circuit Breaker – MCB) یک وسیله حفاظتی الکتریکی است که برای محافظت از مدارهای الکتریکی در برابر جریان‌های بیش از حد (اضافه بار) و جریان‌های اتصال کوتاه استفاده می‌شود. این فیوزها به گونه‌ای طراحی شده‌اند که در صورت بروز خطا، به سرعت مدار را قطع کرده و از آسیب دیدن تجهیزات و خطرات احتمالی مانند آتش‌سوزی جلوگیری کنند.

اجزای اصلی فیوز مینیاتوری:

1. بیمتال (Bimetal): این بخش برای حفاظت در برابر اضافه بار استفاده می‌شود. بیمتال از دو فلز با ضرایب انبساط حرارتی متفاوت تشکیل شده است که در اثر عبور جریان بیش از حد، گرم شده و خم می‌شود. این خم شدن باعث تحریک مکانیزم قطع فیوز می‌شود.
2. سیم‌پیچ مغناطیسی (Magnetic Coil): این بخش برای حفاظت در برابر اتصال کوتاه به کار می‌رود. در صورت بروز اتصال کوتاه، جریان بسیار زیادی از سیم‌پیچ عبور می‌کند که میدان مغناطیسی قوی ایجاد می‌کند. این میدان مغناطیسی به سرعت اهرم قطع کننده را جذب کرده و مدار را قطع می‌کند.
3. محفظه اطفاء جرقه (Arc Chute/Quencher): هنگام قطع مدار، جرقه‌ای بین کنتاکت‌ها ایجاد می‌شود. این محفظه با تقسیم جرقه به جرقه‌های کوچکتر و خنک کردن آن، به سرعت جرقه را خاموش کرده و از آسیب به فیوز و تجهیزات جلوگیری می‌کند.
4. کنتاکت‌ها (Contacts): دو کنتاکت ثابت و متحرک که در حالت عادی به هم متصل هستند و جریان را عبور می‌دهند. در صورت بروز خطا، کنتاکت متحرک از کنتاکت ثابت جدا شده و مدار را قطع می‌کند.
5. اهرم قطع و وصل (Operating Lever): برای قطع و وصل دستی فیوز و همچنین نشان دادن وضعیت (قطع یا وصل بودن) فیوز استفاده می‌شود.

انواع فیوز مینیاتوری از نظر تیپ (منحنی قطع):

فیوزهای مینیاتوری بر اساس سرعت و نحوه عملکردشان در برابر جریان‌های اضافه بار و اتصال کوتاه به تیپ‌های مختلفی تقسیم می‌شوند:

• تیپ B (تندکار):
• در برابر جریان‌های اضافه بار حساس هستند و سریع عمل می‌کنند.
• برای حفاظت از مدارهای روشنایی و بارهای مقاومتی (مانند هیترها) که جریان هجومی کمی دارند، مناسب هستند.
• در جریان‌های 3 تا 5 برابر جریان نامی قطع می‌کنند.
• تیپ C (عادی/کفشگی):
• رایج‌ترین نوع فیوز مینیاتوری هستند و عملکردی بین تیپ B و D دارند.
• برای حفاظت از مدارهای عمومی، بارهای موتوری کوچک و ترانسفورماتورهای با جریان هجومی متوسط مناسب هستند.
• در جریان‌های 5 تا 10 برابر جریان نامی قطع می‌کنند.
• تیپ D (کندکار):
• برای بارهایی با جریان هجومی بالا مانند موتورهای قدرتمند، ترانسفورماتورهای بزرگ و بانک‌های خازنی استفاده می‌شوند.
• این فیوزها در برابر جریان‌های لحظه‌ای بالا مقاومت بیشتری نشان می‌دهند و دیرتر قطع می‌کنند تا از قطع بی‌مورد مدار جلوگیری شود.
• در جریان‌های 10 تا 20 برابر جریان نامی قطع می‌کنند.
• تیپ K:
• برای حفاظت از بارهایی با جریان هجومی بسیار بالا مانند موتورهای دارای کلاچ و مدارهای جوشکاری استفاده می‌شوند.
• حساسیت مغناطیسی بالایی دارند.
• در جریان‌های 8 تا 12 برابر جریان نامی قطع می‌کنند.
• تیپ Z:
• بسیار حساس هستند و برای حفاظت از مدارهای الکترونیکی و دستگاه‌های حساس که در برابر جریان‌های ناگهانی آسیب‌پذیرند، به کار می‌روند.
• در جریان‌های 2 تا 3 برابر جریان نامی قطع می‌کنند.

مشخصات مهم فیوز مینیاتوری:

• جریان نامی (Rated Current – In): حداکثر جریانی که فیوز می‌تواند به طور مداوم و بدون قطع شدن از خود عبور دهد. (مثلاً 10A, 16A, 32A)
• ولتاژ نامی (Rated Voltage – Un): حداکثر ولتاژی که فیوز می‌تواند در آن به طور ایمن کار کند. (مثلاً 230V, 400V)
• قدرت قطع (Breaking Capacity – Icn): حداکثر جریان اتصال کوتاهی که فیوز می‌تواند بدون آسیب دیدن خود و با اطمینان قطع کند. (مثلاً 6kA, 10kA)
• منحنی قطع (Trip Curve/Type): (همان تیپ B, C, D و …) که نحوه عملکرد فیوز در برابر اضافه بار و اتصال کوتاه را مشخص می‌کند.

مزایای استفاده از فیوز مینیاتوری:

• حفاظت مطمئن: حفاظت موثر در برابر اضافه بار و اتصال کوتاه.
• سرعت بالا: عملکرد سریع در هنگام بروز خطا.
• قابلیت استفاده مجدد: پس از قطع شدن، می‌توان با بالا آوردن اهرم، آن را دوباره وصل کرد (برخلاف فیوزهای ذوب شونده).
• نشانگر وضعیت: اهرم قطع و وصل به راحتی وضعیت فیوز را نشان می‌دهد.
• اندازه کوچک: فضای کمی را اشغال می‌کنند.

کاربردها:

فیوزهای مینیاتوری در طیف وسیعی از کاربردها از جمله:

• تابلوهای برق خانگی و تجاری
• صنایع
• سیستم‌های روشنایی
• مدارهای پریز برق
• تجهیزات صنعتی و الکترونیکی

مورد استفاده قرار می‌گیرند.
